Hướng dẫn cách kiểm tra timer tủ lạnh chi tiết nhất

1. Timer tủ lạnh là gì?

Timer tủ lạnh, hay còn gọi là bộ hẹn giờ xả đá, là một phần quan trọng của tủ lạnh, có nhiệm vụ quản lý và điều khiển các chu trình làm nóng, làm lạnh, xả tuyết, và rã đông. Chức năng chính của timer là đảm bảo rằng tủ lạnh luôn duy trì nhiệt độ cần thiết và hoạt động một cách ổn định mà không làm cho dàn lạnh bị đóng tuyết quá nhiều.

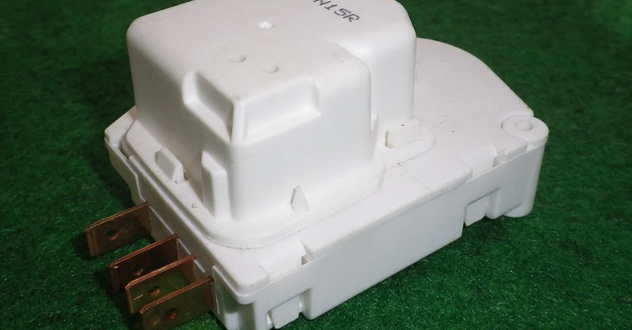

Timer tủ lạnh

Timer hoạt động dựa trên các chu kỳ thời gian hoặc theo lịch trình cụ thể để kiểm soát việc bật/tắt máy nén và các thiết bị khác trong tủ lạnh. Nếu timer gặp sự cố hoặc hỏng hóc có thể dẫn đến tình trạng tủ lạnh không giữ được nhiệt độ lạnh hoặc làm cho dàn lạnh bị đông đá quá nhiều, gây ra các vấn đề hoạt động không mong muốn.

》》Xem thêm: Hướng dẫn cách chỉnh nhiệt độ tủ lạnh tiết kiệm điện

2. Vị trí của timer tủ lạnh

Timer tủ lạnh là linh kiện thường được đặt sau lưng tủ trong phần hộp điện kế bên máy nén hoặc trong ngăn rau quả. Vị trí này khác nhau tùy theo mẫu mã và thiết kế cụ thể của từng sản phẩm.

3. Cấu tạo của timer tủ lạnh

Timer tủ lạnh bao gồm các bộ phận chính như sau:

  • Động cơ điện xoay chiều 1 pha (M): Chức năng tương tự như động cơ máy nén

  • Trục động cơ

  • Bánh răng giảm tốc độ truyền động

  • Bánh cam có tốc độ 1 vòng/24 giờ

Cấu tạo của timer tủ lạnh

4. Nguyên lý hoạt động của timer tủ lạnh

Khi tủ lạnh được cấp điện, tiếp điểm 1 - 4 của timer sẽ đóng lại và động cơ M sẽ quay đến thời gian cần thiết cho quá trình phá băng. Đồng thời, trục cam sẽ tác động để mở tiếp điểm 1 - 4 của timer và đóng tiếp điểm 1 - 2.

Dòng điện đi qua qua rơ-le -7, sau đó đi qua cầu chì 70 và tiếp tục đi qua dây điện trở để làm nóng dàn bay hơi, kích hoạt quá trình xả đá. Nếu nhiệt độ của dàn bay hơi vượt quá -7 °C, rơ-le -7 sẽ tiếp tục giữ tiếp điểm mở, ngăn không cấp điện cho dây điện trở làm nóng. Trong thời gian này, timer vẫn tiếp tục quay.

Sau khoảng 15 phút, tiếp điểm 1 - 2 của timer mở ra và tiếp điểm 1 - 4 đóng lại, cho phép cấp điện cho máy nén, khởi động quá trình làm lạnh của tủ lạnh.

Như vậy, timer tủ lạnh làm việc theo chu kỳ, điều khiển các chức năng như làm lạnh, xả đá và làm nóng để đảm bảo tủ lạnh hoạt động hiệu quả và duy trì nhiệt độ lý tưởng.

Timer tủ lạnh làm việc theo chu kỳ để duy trì nhiệt độ lý tưởng

Có thể bạn cũng quan tâm:

➥ Dịch vụ sửa tủ lạnh tại Hải Dương | Gọi là đến

5. Công dụng của timer tủ lạnh

Timer tủ lạnh có những công dụng quan trọng sau:

  • Ngắt và khởi động máy nén: Timer kiểm soát quá trình ngắt và khởi động máy nén tủ lạnh. Khi nhiệt độ trong tủ đạt mức cài đặt, timer sẽ tắt máy nén để tiết kiệm điện năng. Khi nhiệt độ tăng lên, timer sẽ khởi động lại máy nén để làm lạnh tủ

  • Xả đá và rã đông: Timer làm cho tủ lạnh thực hiện quá trình xả đá và rã đông định kỳ. Timer tắt máy nén và bật hệ thống điện trở xả đá để làm tan băng tuyết trên dàn lạnh. Tùy vào cấu tạo mỗi Timer sẽ có thời gian xả đá khác nhau, có thể là 6h, 8h, 12h hoặc 24h (nhưng thông thường khoảng 8h)

  • Duy trì nhiệt độ ổn định: Timer đảm bảo rằng tủ lạnh hoạt động ổn định và duy trì nhiệt độ bên trong ở mức lý tưởng, ngăn ngừa sự biến đổi nhiệt độ lớn

  • Tiết kiệm điện năng: Timer giúp tiết kiệm điện năng bằng cách ngắt máy nén khi nhiệt độ đủ thấp và chỉ khởi động lại khi cần thiết, từ đó giảm mức tiêu thụ điện

Timer làm cho tủ lạnh thực hiện quá trình xả đá và rã đông định kỳ

6. Cách kiểm tra timer tủ lạnh

Để kiểm tra Timer của tủ lạnh, bạn có thể thực hiện các bước sau:

Bước 1: Tắt nguồn

Đầu tiên, đảm bảo tủ lạnh của bạn đã được ngắt nguồn. Rút phích cắm ra khỏi ổ cắm điện để đảm bảo an toàn.

Bước 2: Kiểm tra điện trở

Sử dụng đồng hồ thang đo để kiểm tra điện trở của timer. Đo điện trở giữa các chân trên timer theo cách sau:

Đo giữa chân 1 và chân 3 của timer. Nếu kim nhảy một nửa đồng hồ thì Timer sử dụng tốt, còn kim không nhảy hoặc nhảy 100% về bên phải thì Timer đã hỏng.

Sử dụng đồng hồ thang đo để kiểm tra điện trở của timer

Bước 3: Xoay trục quay

Xoay trục quay của timer và lắng nghe xem có tiếng "tách" và đo điện trở tại tiếp điểm cấp nguồn cho hệ thống xả đá là chân 2 và 3.

Khi điện trở lên khoảng vài Ohm, bạn tiếp tục xoay nhẹ cho đến khi nghe tiếng "tách".

Bước 4: Kiểm tra tiếp điểm cấp nguồn cho máy nén

Đo điện trở giữa chân 3 và 4 của Timer. Đây là tiếp điểm cung cấp nguồn cho máy nén.

Lưu ý rằng việc kiểm tra và sửa chữa Timer tủ lạnh nên được thực hiện bởi người có kinh nghiệm hoặc liên hệ với trung tâm bảo dưỡng tủ lạnh uy tín để đảm bảo an toàn và hiệu quả.

Hy vọng rằng bài viết này đã mang đến thông tin hữu ích về cách kiểm tra Timer của tủ lạnh. Việc nắm bắt về Timer và cách kiểm tra có thể giúp duy trì hiệu suất hoạt động của tủ lạnh và đảm bảo rằng thực phẩm luôn được bảo quản ở nhiệt độ phù hợp.
